由于瀝青材料是一種極其復(fù)雜的高分子非晶態(tài)混合物，沒有固定的溶點(diǎn)，所以從固態(tài)到液態(tài)有一個(gè)很寬的溫度轉(zhuǎn)變過程。為了表征瀝青的感溫性，需選擇其溫度間隔中的一個(gè)條件溫度作為軟化點(diǎn)。 目前主要有環(huán)球法、公式法、水銀法、方塊法和方塊落水法等，但最常用的是環(huán)與球法。環(huán)與球法是我國(guó)現(xiàn)行測(cè)定瀝青軟化點(diǎn)的標(biāo)準(zhǔn)方法.該法是將瀝青試樣注于內(nèi)徑銅環(huán)中，環(huán)上置一重(3.5±0.05)g的鋼球，以(5±0.5)℃/min的速度進(jìn)行加熱，使瀝青試樣逐漸軟化，在鋼球荷重作用下，瀝青下沉達(dá)規(guī)定距離(25.4mm)時(shí)為止，此時(shí)的溫度稱為軟化點(diǎn)。因?yàn)r青軟化點(diǎn)對(duì)溫度較敏感，實(shí)驗(yàn)室現(xiàn)有的軟 化點(diǎn)測(cè)定儀器，需要將冰塊溶解在水中達(dá)到（5±0.5）℃實(shí)驗(yàn)條件，費(fèi)時(shí)較長(zhǎng)，且這對(duì)于平時(shí)做實(shí)驗(yàn)較少的學(xué)生來說，易產(chǎn)生誤差。在長(zhǎng)期實(shí)驗(yàn)教學(xué)工作中發(fā)現(xiàn)很多瀝青針入度的影響因素，研究以試驗(yàn)數(shù)據(jù)為基礎(chǔ)，對(duì)影響軟化點(diǎn)的試驗(yàn)方法進(jìn)行了分析，探討瀝青軟化點(diǎn)測(cè)定的影響因素，并提出糾正措施。目的在于減少實(shí)驗(yàn)誤差，又可以加深學(xué)生對(duì)理論教學(xué)內(nèi)容的深化理解。
1 實(shí)驗(yàn)部分
1.1 實(shí)驗(yàn)原料
YL-SBS70,YL-AH70,ZT-SBS70(1),ZT-SBS-70。4種瀝青原料性質(zhì)如表1。

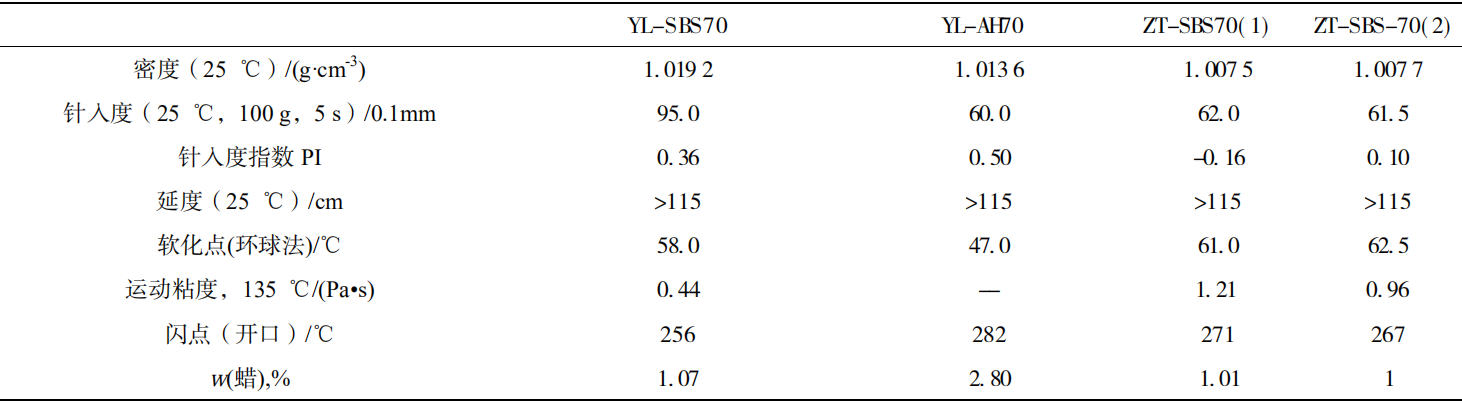

表1 4種瀝青原料性質(zhì)
1. 2 實(shí)驗(yàn)儀器
瀝青軟化點(diǎn)測(cè)定儀
1.3 實(shí)驗(yàn)方法
測(cè)定方法參考GB/T4507-1999進(jìn)行。方法概要為：置于錐性黃銅環(huán)中兩塊瀝青圓片，在加熱介質(zhì)中以一定速度加熱，每塊瀝青片上置有一只鋼球，當(dāng)試樣軟化到使兩個(gè)放在瀝青上的鋼球下落25mm距離時(shí)溫度的平均值。
2 瀝青軟化點(diǎn)試驗(yàn)結(jié)果影響因素
瀝青經(jīng)過加熱逐漸從固體或粘稠不易流動(dòng)的物質(zhì)，變?yōu)檩^軟或粘滯性較低的液體，其中間沒有明顯的熔點(diǎn)或狀態(tài)的急劇變化，是逐漸進(jìn)行的。由于這個(gè)原因，軟化點(diǎn)是在規(guī)定了鋼球重量、幾何尺寸、鋼球墜落高度、加熱介質(zhì)的升溫速度等固定的、嚴(yán)格條件下進(jìn)行的，以取得可以相互比較的結(jié)果，其中任何因素都會(huì)影響檢測(cè)結(jié)果。 軟化點(diǎn)的測(cè)定值與試樣的預(yù)處理方法和時(shí)間、水浴的攪拌、升溫速率、測(cè)溫方法及升溫速度、加熱介質(zhì)起始溫度、鋼球重量變化密切相關(guān)。此處主要討論升溫速率、底板隔離劑厚度、加熱介質(zhì)是否降溫至5℃對(duì)軟化點(diǎn)測(cè)定的影響。

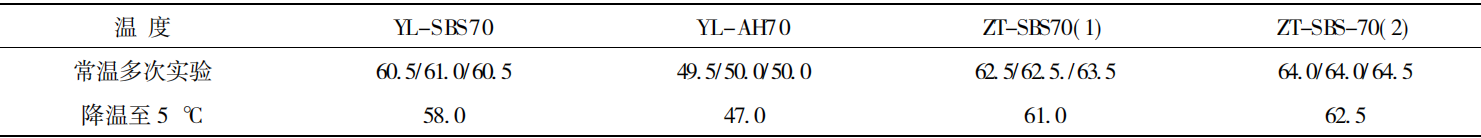

表 4 加熱介質(zhì)是否降溫至 5 ℃對(duì)軟化點(diǎn)測(cè)定的影響
2.1 升溫速率對(duì)軟化點(diǎn)測(cè)定的影響
在其他條件不變時(shí)，改變升溫速率，測(cè)定瀝青軟化點(diǎn)2.3加熱介質(zhì)是否降溫至5℃對(duì)軟化點(diǎn)測(cè)定的影響 加熱介質(zhì)常溫下開始實(shí)驗(yàn)，及降溫至5實(shí)驗(yàn)測(cè)定結(jié)果見表2。由表2可以看出，如果不降溫至5℃開始實(shí)驗(yàn)，測(cè)定的軟化點(diǎn)偏高。 瀝青軟化點(diǎn)的試驗(yàn)方法條件性強(qiáng)，影響軟化點(diǎn)測(cè)定的因素很多，為確保試驗(yàn)結(jié)果的準(zhǔn)確性，必須嚴(yán)格執(zhí)行試驗(yàn)方法，不得偏離試驗(yàn)方法。
3 結(jié)論
（1）若升溫速率大于國(guó)家標(biāo)準(zhǔn)，測(cè)定的軟化點(diǎn)偏高；若升溫速率小于國(guó)家標(biāo)準(zhǔn)，測(cè)定的軟化點(diǎn)偏低。
（2）底板隔離劑涂抹過厚，會(huì)使軟化點(diǎn)測(cè)定結(jié)果偏小。
（3）不降溫至5℃開始實(shí)驗(yàn)，測(cè)定的軟化點(diǎn)偏高。
掃一掃進(jìn)入手機(jī)官網(wǎng)
掃一掃關(guān)注我們
