瀝青軟化點如何自動檢測？

導讀:介紹了一種瀝青軟化點自動檢測裝置的設計方法。

來源：未知發布日期：2019-05-14 13:46【大中小】

石油瀝青是國家基本建設的重要原材料之一，它廣泛地應用在高速公路路面建設瀝青質量的好壞直接影響工程項目的質量和服務年限。對于瀝青生產單位和以瀝青為原料的施工單位來說，瀝青軟化點的檢測是保證瀝青質量的重要指標之一。所以，瀝青生產單位和使用瀝青的施工單位都急需一種能自動精確檢測瀝青軟化點的裝置，來保證瀝青生產和工程質量。

自動檢測裝置的總體設計根據國家標準, 【石油瀝青軟化點測定法】中提出的要求，瀝青軟化點自動檢測裝置必須滿足以下幾方面的要求
（1）對燒杯內的水或甘油加熱溫度應該保持每分鐘上升5±0.5℃，因此需要采用恒功率控制加熱器
（2）瀝青軟化點不高80℃ 的試樣用水作為加熱媒體，高于80%試樣用甘油作為加熱媒體，因此需要對兩種加熱媒體的加熱情況進行區分"
（3）加熱前，水溫需要保持在5±0.50.℃或甘油溫度保持在305±01℃且恒溫15分鐘"
（4）為自動檢測試樣受熱下墜達到25.4mm,需要采用光電技術檢測瀝青軟化點，以消除人眼觀測誤差。

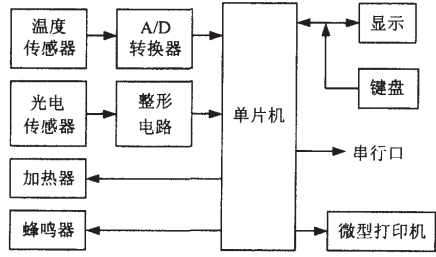

圖 1 瀝青軟化點檢測系統組成
根據上述四個方面的要求，采用單片機作為核心器件組成瀝青軟化點自動檢測裝置，這樣可以使瀝青軟化點的自動檢測達到智能化。下面介紹一下軟化點自動檢測裝置的總體設計。圖1是軟化點檢測系統組成原理框圖。從圖1可以看出，瀝青軟化點檢測系統是由單片機+溫度傳感器+光電傳感器，顯示部分，鍵盤，微型打印機和串行口等組成。單片機是檢測系統的核心，負責數據的采集，處理和整個系統的協調工作；溫度傳感器把燒杯中的水或甘油溫度傳送到A/D轉換器，轉換后送到單片機進行數據處理；光電傳感器把被檢測的瀝青試樣受熱后下墜達到25.4mm的信息通過整形電路送入單片機,以便確定瀝青軟化點;顯示部分把系統運行和操作過程中的信息顯示給操作人員,使其能及時了解軟化點檢測裝置的運行情況;鍵盤是人機對話的必要工具,用它可以在軟化點檢測裝置運行前輸入必要的信息;微型打印機用來輸出軟化點檢測結果等相關數據;蜂鳴器用于報警;串行口是為單片機與pc機交換數據而預留的。
