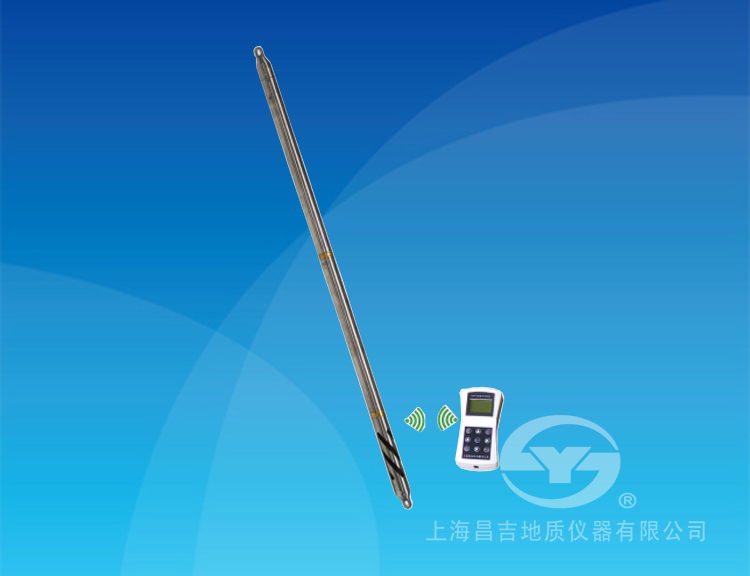

上海昌吉KXP-3D全空間數字測斜儀

一、主要技術特點

1、儀器由手持控制器、測斜探管、充電器、無線收發裝置等組成，便攜式設計。

2、采用數字測量技術和高性能傳感器，并結合數字信號處理技術，測量結果精度高穩定性好。

3、通過手持控制器控制測量，全部數據存貯在測量探管中,經手持控制器處理后，即可得到鉆孔各處的深度、頂角和方位角的測量結果。

4、手持控制器亦可無線方式將數據上傳至計算機進行專用軟件（選配）處理，并通過打印機現場打印測量結果。具有RS232串口，測量數據可輸至計算機貯存和分析。

5、專用軟件（選配）數據處理方法科學并可直觀的顯示測量數據和平面、剖面、側面投影圖及空間軌跡圖，并自動保存測量數據，低價格、高精度、無電纜、手持控制器測量，最新測斜技術研究結晶。

二、主要技術指標和參數

1、工作電源：內置鋰電池

2、測量深度：≤1500米

3、測量范圍與誤差：頂角測量范圍：0°～180°；誤差：±0.2°；方位角測量范圍：0°～360°,誤差：≤5.0° （當頂角 1~3°、177~179°時）≤3.0°（當頂角3~177°時）

4、測斜探管外徑：Φ40 mm×1270mm

5、手持控制器外型尺寸： 78 mm×155 mm×38mm

6、使用環境：測斜探管：0°C~55°C

7、手持控制器：-5°C~50°C、相對濕度：≤85%；

8、測斜探管耐壓：20MPa

9、測量方式：無需事先設定，測斜探管到位即可測量，手持控制器可存儲約250組測點數據或1000個測點數據。

10、數據傳輸方式：無線傳輸，遙控距離在3 米以內，smart開關，無需打開探管即可正常工作。

11、連續工作時間：測量探管 >24小時；手持控制器 關背光時>40小時（）；開背光時>20小時
