上海昌吉地質儀器有限公司淺析 瀝青軟化點儀的工作原理，分析了其各不確定度分量的主要來源，結合實例具體數據，對其進行了合成分析評定， 對各不確定度分量進行了計算，并得出了合成不確定度，最終獲取了瀝青軟化點儀溫度和升溫速度的校準測量參數，為市政道路建設提供了技術保障。
瀝青軟化點儀用于測定道路石油瀝青、煤瀝青、液體石油瀝青和乳化瀝青蒸發后殘留物等材料的軟化點。軟化點可反映瀝青黏度高溫穩定性及感溫性,是指道路交通工程用瀝青試件在受到熱軟化而下垂時的溫度。軟化點宜高低適中,太高或太低可能導致夏季融化而冬季脆裂,且不易于現場瀝青施工的開展。因此,對瀝青軟化點儀進行校準尤為重要。

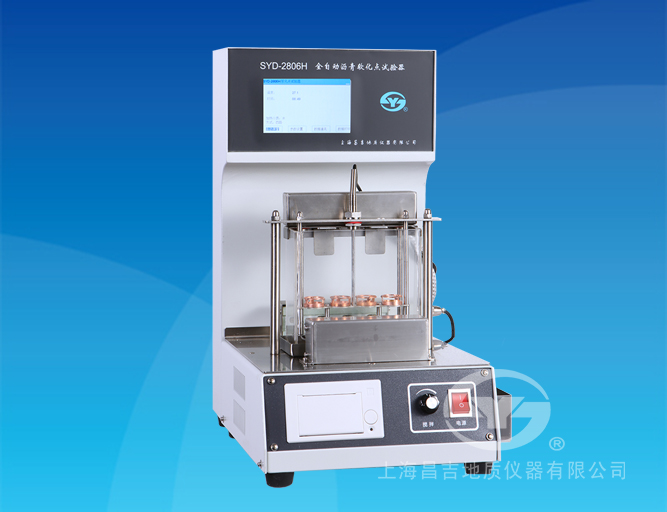

上海昌吉SYD-2806H全自動瀝青軟化點試驗器

上海昌吉SYD-2806H技術特點：

1、本儀器采用電腦控制、激光檢測、彩色液晶觸摸屏等先進技術，檢測光路清晰可見，檢測結果準確可靠，自動完成試樣檢測，試驗完畢自動顯示并自動打印測試結果。

2、本儀器線性加熱試驗浴溫度，浴液攪拌均勻，升溫速率符合標準所規定的要求，一次可同時檢測四個樣品或兩個樣品。

3、采用耐高溫石英長方體玻璃缸，鋼球定位環、鋼球等的規格尺寸符合標準所規定的要求。

4、本儀器一次可以同時測試4個樣品，也可以一次同時測試2個樣品。

5、本儀器帶有RS-232C計算機通訊接口，可實現與計算機的通訊。

---

上海昌吉SYD-2806H參數及指標：

1、電源電壓：AC220V（允許誤差-5％～+10％)，50Hz。

2、測量范圍：⑴ 試樣軟化點在80℃以下者，+5 ℃～+80℃。⑵ 試樣軟化點在80℃以上者，+32℃～+160℃。

3、溫度分辨率：0.1℃。

4、測試樣品：一次可以同時測試4個樣品，也可以一次同時測試2個樣品。

5、攪拌器：電磁攪拌，攪拌速度連續可調。

6、加熱速率：三分鐘后自動調整為(5.0±0.5)℃/ min。

7、軟化點結果：液晶顯示和打印機打印。

8、加熱功率：600W。

9、計算機接口：RS-232C通訊接口。

10、燒杯容積：1000ml。

11、環境條件：室溫小于35℃且相對穩定，無空氣對流現象。

12、相對濕度：≤85％。

13、整機功耗：不大于700W。

14、外形尺寸：400×300×490mm（長×寬×高）。

瀝青軟化點儀溫度校準
在規定條件下,瀝青軟化點儀所配浴槽內裝滿一定溫度的水,此時浴槽將在短時間內保持恒溫狀態,形成恒溫水浴,將溫濕度試驗設備自動檢定系統的溫度傳感器和瀝青軟化點儀的測溫裝置放置于浴槽同一深度位置,在同一時間記承溫濕度試驗設備自動檢定系統和測溫裝置的溫度示值,分別測量3次,計算其平均值,以測溫裝置溫度示值的平均值減去溫濕度試驗設備自動檢定系統溫度示值,即為瀝青軟化點儀測溫裝置的溫度示值誤差;在規定條件下,加水至浴槽內并記錄起始溫度,啟動瀝青軟化點儀的同時,在第3 min開始用秒表記錄時間,直至第8 min結束時讀取溫濕度試驗設備自動檢定系統示值,重復3次,取其測量平均值,分別計算第3 min至第8 min時的水溫加熱速度,即為瀝青軟化點的升溫速率。
對瀝青軟化點儀的溫度和升溫速率的測量方法進行了探討,獲得了校準測量參數為:溫度0～200 ℃ , U=0.3 ℃,=2;升溫速率3～7 ℃/min,U=0.07 ℃/min, k=2。利用上述校準方法,可保證軟化點儀的測量準確性,保障瀝青質量,為保證城市道路施工質量提供技術支撐。
